Всем привет! Искал долго тему по замене сцепления на нашем иксе своими руками но так и не нашел нигде, вот и решил поделиться процессом работы, может кому-то и пригодится.
Начнем с предисловия.
У меня начала буксовать сцепа, доходила до того, что уже даже на старте со светофора (первая - вторая передача) оно буксовало - обороты двигателя растут, а скорость набирается очень слабо. Правда все это наблюдалось только на прогретой машине, что для меня не понятно. На холодной все было хорошо - скорость набиралась по мере увеличения оборотов стабильно, ускорение было в норме.
Регулировка педали и прокачка ГТЦ ничего не поменяли.
В общем было принято решение менять сцепление, а так как пробег составлял уже больше 70 т. км, то менять комплектом. Перечитав форум по поводу сцепы, определился, что ставить буду Kraftech W02210J.
Занялся поиском комплекта - Exist у нас в Украине очень дорогим оказался (хотя по другим зап. частям бывает и норм.) 2700 грв., нашел в Харькове под заказ 1700 грв. Отдал предоплату и стал ждать (с мыслями - кинут не кинут), через семь дней пришла смс с номером декларации (не кинули). Вот и стал я счастливым обладателем нового комплекта сцепления.
Дальше беготня по СТО - поиск где поменять, ДОРОГО УЖАСНО! За работу лупили 1600 грв. (мотивация - ну у тебя же не стандартная машина - мы не знаем еще как там что снимать и менять).
Было принято решение менять самому, благо гараж имеется, да и руки вроде из нужного места растут (есть многочисленный опыт по ремонту машин включая ДВС ).
Ну а теперь сам процесс. Самое главное - если решился, то уже не отступать и доделывать.
Первое.
Работа в под капотном пространстве.
Отключаем АКБ. Далее снимаем корпус воздушного фильтра с гофрой на дросельный узел (дросель накрываем тряпкой, во избежание попадания туда мусора). Под корпусом воздушного фильтра находится крепежная пластина - снимаем (три болта на 8), далее откручиваем блок предохранителей вместе с крепежной пластиной и отводим на двигатель сверху (крепится к лонжерону двумя болтами на 8). Все доступ к КПП сверху открыт!
Перекур (кто курит).
[Ссылки могут видеть только зарегистрированные пользователи. Зарегистрироваться...]
Помечаем (изолентой) верхний трос переключения КПП
[Ссылки могут видеть только зарегистрированные пользователи. Зарегистрироваться...]
и снимаем их поддевая отверткой пружинный зажим на крепежной планке (на фото обведен красным кружком большим), с вертолета тоже снимаем поддевая и сдвигая пружинные крепления, тросики выводим к выхлопной трубе (что бы не мешали). Не забываем отключать разъем (обведен малым красным кружком). Также откручиваем болт крепления магистрали рабочего цилиндра сцепления (обведен синим кружком).
[Ссылки могут видеть только зарегистрированные пользователи. Зарегистрироваться...]
Откручиваем два болта крепления рабочего цилиндра (красный кружочек )
[Ссылки могут видеть только зарегистрированные пользователи. Зарегистрироваться...]
Отжимаем крепление магистрали (верхний красный кружочек), под вертолетом откручиваем массу двигателя.
[Ссылки могут видеть только зарегистрированные пользователи. Зарегистрироваться...]
Аккуратно отводим его опять таки на верх двигателя, магистраль держится на шланге, так что это возможно.
Откручиваем два болта крепления стартера и отводим его в сторону (я его отвел к вентиляторам радиатора и подвязал там).
Опять курим
ОБЯЗАТЕЛЬНО ОТКРУЧИВАЕМ И СНИМАЕМ ДАТЧИК ПОЛОЖЕНИЯ КОЛЕНВАЛА (во избежания его поломки)
[Ссылки могут видеть только зарегистрированные пользователи. Зарегистрироваться...]
один болтик на 8 и поднимаем его вверх, отключаем от разъема и убираем подальше. (как всегда красные кружочки)
Не забываем отключить разъем датчика задней скорости.
Далее имеем вот такую картину:
[Ссылки могут видеть только зарегистрированные пользователи. Зарегистрироваться...]
Снимаем передние колеса. Это нам нужно для того что бы вытащить внутренние шрусы из КПП.
Я откручивал стойки стаба, шаровую опору (снимал стойку с нее ), отпускал внутренние пыльники и потом выводил тришип из стакана шруса (где то на фото видно ) с отводом их в сторону.
Ничинаем откручивать КПП
Два болта сверху (синие кружочки) один видно, один нет (кружочек ориентировочно показывает его местоположение)
[Ссылки могут видеть только зарегистрированные пользователи. Зарегистрироваться...]
ПОДПИРАЕМ ДВИГАТЕЛЬ ПОД ПОДДОН! (я использовал гидравлический домкрат через деревянную прокладку)
Откручиваем все болты крепления КПП к ДВС
синими кружочками болты, желтыми - болты крепления стартера (уже откручены и сняты), красными - направляющие коксики.
[Ссылки могут видеть только зарегистрированные пользователи. Зарегистрироваться...]
Один болт находится над стаканом левого внутреннего шруса - его не видно, но он хорошо нащупывается рукой, все остальные в поле видимости
Ослабляем подушки на продольной балке двигателя, снимаем их вместе с кронштейнами и балкой. С задней подушкой пришлось повозиться, кронштейн не открутится пока не снимется подушка. Потом откручиваем и снимаем левую (по ходу движения авто) подушку, тоже вместе с кронштейном.
Все! КПП висит на коксах и первичном валу.
ПЕРЕКУР! И тут уже нужен помощник, а лучше два.
Раздвигая отверткой корпус КПП и ДВС снимаем КПП, выводим ее в сторону и убираем из под машины.
ВУАЛЯ - ПОЛ ДЕЛА СДЕЛАНО!
[Ссылки могут видеть только зарегистрированные пользователи. Зарегистрироваться...]
[Ссылки могут видеть только зарегистрированные пользователи. Зарегистрироваться...]
[Ссылки могут видеть только зарегистрированные пользователи. Зарегистрироваться...]
Фото снятой КПП . (фоткал уже после снятия корзины и диска, СМОТРИ НИЖЕ! )
Оцениваем состояние сцепы и нервно курим
[Ссылки могут видеть только зарегистрированные пользователи. Зарегистрироваться...]
[Ссылки могут видеть только зарегистрированные пользователи. Зарегистрироваться...]
[Ссылки могут видеть только зарегистрированные пользователи. Зарегистрироваться...]
[Ссылки могут видеть только зарегистрированные пользователи. Зарегистрироваться...]
Оценили, поняли что решение по замене было ОЧЕНЬ ПРАВИЛЬНЫМ!
и приступаем к монтажу нового комплекта.
КПП изнутри вычищаем от пыли и ставим новый выжимной подшипник (смазав первичный вал на посадочном месте подшипника и зубьях смазкой из комплекта).
Приступаем к замене корзины и диска.
ПЕРВОЕ! сначала делаем центрирующую втулку (что бы сразу отцентрировать диск в корзине).
я использовал трубу и фитинги из полипропилена (благо этого добра у меня хватает). Что понадобится - муфта ПП 32 и 20, кусок трубы 32 и 20. далее спаиваем муфты с трубами, отрезаем половину муфты 20 и спаиваем муфту 20 с муфтой 32 (муфту 20 в середину муфты 32), должно получиться как на фото
[Ссылки могут видеть только зарегистрированные пользователи. Зарегистрироваться...]
[Ссылки могут видеть только зарегистрированные пользователи. Зарегистрироваться...]
Потом используя болгарку с шлифовальным кругом подтачиваем 20 трубу чтобы она вставлялась плотненько в центр диска. когда все подточили должно получиться, что 20 труба вставляется в центр диска, а 32 муфта с зазором в 1 мм входит между лепестками корзины. Получилось? если да можно приступать к демонтажу корзины с диском (там 6 болтов).
Ставим новую корзину с диском с помощью центрирующей втулки и наживляем болты (диск выступающей частью должен смотреть на лепестки корзины), еще раз центрируем диск и зажимаем корзину.

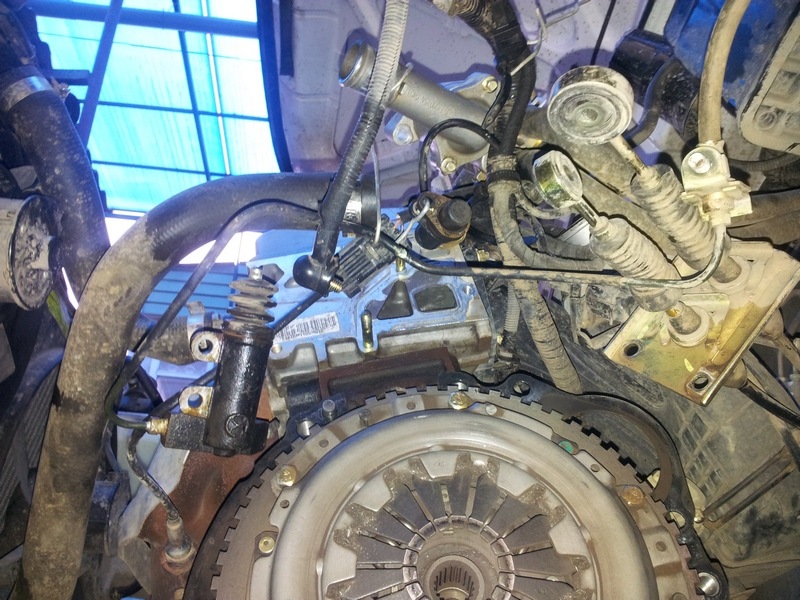

должно получиться вот так
[Ссылки могут видеть только зарегистрированные пользователи. Зарегистрироваться...]
Опять помощники помогают выставить АККУРАТНО КПП назад, наживляем болты КПП. ВСЕ ПРОВЕРЯЕМ ЕЩЕ РАЗ и затягиваем все болты.
Все собираем назад в обратной последовательности.
Не заводя ДВС проверяем работу КПП. Нейтралка - машина катится, включаем передачу - не катится.
Заводим (на нейтралке) двигатель, пару раз выжимаем сцепление и пробуем включить передачи. Должны включаться без скрежета и подобного. Проверяем холостой ход педали сцепления - при необходимости регулируем (есть тема в FAQ).
ВСЕ! ПЬЕМ ПИВО!
Из плюсов - машина срывается сразу в букс колес, при отпуске педали буквально на 1-2 см от пола; педаль стала мягкой.
Из минусов - надо привыкать к новой сцепе.
Надеюсь кому-то станет полезен этот отчет.

Источник: http://www.lifan-x60.ru/forum/showthread.php?t=3689
