Иногда единственной возможностью удобного доступа в интернет являются 3G сети. Однако скоростной доступ UMTS/HDSPA невозможен вдалеке от базовых станций, а особенно в больших городах. По этой причине нам часто приходится пользоваться GPRS/EDGE и довольствоваться до неприличия низкой скоростью сети.

Но если 3G все-таки «доходит» до Вашего дома, но соединение нестабильное — то оно есть, то его нет, все же качественный коннект наладить возможно. В некоторых домах на одних этажах 3G ловится, а на других — нет. В результате апгрейда 3G сеть начинает ловиться на всех этажах одинаково хорошо. В данной статье мы расскажем Вам о том, как настроить гаджет так, чтобы он мог видеть 3G сеть при помощи антенны, сделанной исключительно из подручных материалов.

Свое решение о покупке промышленно изготовленной антенны Вы можете отменить сразу же. Причина состоит в том, что это, во-первых, недешево Вам обойдется, а во-вторых,  отнюдь не каждый модем оснащен специальным разъемом, предназначенным для внешней антенны. Кроме того, антенный адаптер для модема может стоить столько же, сколько и сам модем.

Тут стоит отметить, что критерием эффективности определенного решения считается не количество «палочек» на индикаторе или процентов (децибел), которые отображаются управляющей программой модема, а фактическое повышение скорости доступа — включение 3G режима. Данный скриншот показывает нам относительность стандартных индикаторов.

Скорость 3G

И хотя данные показатели все же могут служить косвенным подтверждением правильности Вашего выбора, но здесь стоит учесть то, что вариант подключения к интернету с 3G скоростью зависит от ряда факторов (например, от погоды, расстояния до базовой станции, активности абонентов и занятости слотов), тогда как мы стараемся улучшить только один из них.

Мы проверяли эффективность антенны таким образом: включили «только 3G» режим. Если не ловится 3G, значит, передачи данных тоже нет. В этом случае «палкометр» показывает или хороший уровень сигнала (5 палочек), или низкий (1-2 палочки). Если палочек много, то это значит, что есть лишь подключение 2G.

Кастрюли, удлинитель и проволока

Сначала мы разберем самый легкий вариант – это 3-4 витка медной проволоки, которые намотаны на модем. Опытные мастера советуют нам наматывать провод на конец модема, где находится встроенная антенна.

Антенна из проволоки

В нашей ситуации и индикатор уровня в «информации о модеме», и «палкометр» показывали повышение уровня сигнала. То есть, со 107 дБ (децибел соотношения сигнала и шума) он вырос до 101 дБ. Вообще, это «проволочное решение» скорее похоже на искусство, так как длину и количество витков свободного конца антенны и толщину провода надо подбирать для каждого модема и места отдельно. Например, лишние 3 см провода или 1 его виток могут ухудшить сигнал, а не улучшить его.

Второй наш вариант — это дуршлаг или кастрюля. Отчаявшиеся из-за низкой скорости или отсутствия доступа пользователи, которые любят поэкспериментировать, придумывают диковинные конструкции из кастрюль, спутниковых тарелок или экранов. Потому что 3G легче поймать с помощью кастрюли, чем с проводами, хотя на это тратится больше времени для установки.

Антенна из кастрюли

Третий наш вариант – это «прибамбасы» промышленного изготовления. С этими игрушками можно экспериментировать, если Вам не жалко истратить на это от 50 до 500 рублей. Качество такого агрегата не уступает проволоке.

Внешняя антенна для usb модема

С модемом в комплекте обычно присутствует кабель-удлинитель длиной 3-5 м и небольшой кусочек скотча для крепления его на Вашу стену или окно. Даже сами операторы в инструкциях описывают данный вариант. Качество удлинителя соизмеримо с качеством проволоки. Хотя нам иногда легче поправить проволоку, чтобы «поймать»  сигнал 3G, чем пытаться сделать это с удлинителем.

Антенна баночная

В мобильную связь идея про баночные антенны перешла из Wi-Fi сетей, где с помощью этих антенн мастера «растягивают» такие сети на расстояния в несколько километров между хот-спотами. Вот так выглядит баночная антенна в своем традиционном варианте.

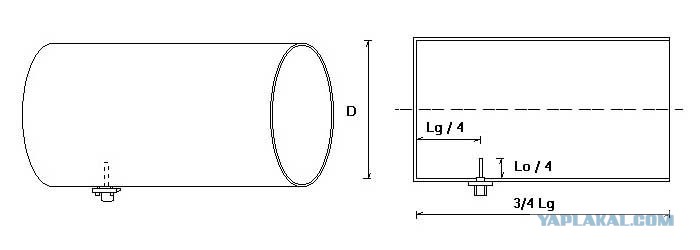

Баночная антенна. Схема.

Берется жестяная банка и делается расчет в .

Антенна из банки

В случае с банкой из-под кофе получаются следующие параметры: Lo (длина волны) = 143 мм, Lg/4 = 65 мм, D (диаметр банки) = 100 мм, Lo/4 = 36 мм, Lg (длина волны) = 261 мм. А затем на расстоянии Lg/4 от дна банки делаем отверстие, в котором мы закрепляем антенное гнездо с припаянным волноводом длиной Lo/4, сделанным из медной проволоки в 2 мм.

Коннектор для антенны из банки

Коннектор для антенны из банки. Установка

Установка коннектора в баночную антенну

Потом все очень легко: антенный адаптер для модема и телевизионный кабель в оплетке с необходимыми разъемами.

Мы здесь опишем ситуацию, если в модеме нет гнезда для подключения антенны. Конечно, мы можем вскрыть модем, найти измерительное гнездо на плате и припаять к нему экранированный проводок с нужным разъемом, сделав, таким образом, адаптер для внешней антенны.

Адаптер для подключения внешней антенны

Но такая процедура требует отличных навыков пайки и вполне может завершиться или потерей гарантии на модем или же его поломкой. Но тут существует другой путь. Отверстие в банке мы делаем таким образом, чтобы в него хорошо входил сам модем.

Модем и антенна из банки

Модем в банке

Тут надо экспериментальным путем подбирать длину выступающей части, которая была бы близка нашим расчетам (Lo/4 = 36 мм). Конечно, нам придется походить по дому с этой банкой для того, чтобы найти такое место, где будет наилучший уровень сигнала.

Антенна Харченко для 3G

Но нужно признать, что описанные нами выше решения отнюдь не всегда дают желаемый результат. Так что нам стоит попробовать другой, более продвинутый вариант – смастерить рамочную антенну — простую и очень эффективную. По многочисленным отзывам, именно антенна Харченко дает отличный результат. Она представляет собой 2 квадратных элемента. Расчет с частотой 2100 МГц дает нам следующие результаты: сторона квадрата при длине волны λ= 143 мм составляет 53 мм. Берется медный толстый провод (4 мм) и сгибается как на фотографии.

Сборка антенны Харченко

Сборка антенны Харченко

Размеры рамки соблюдать очень важно.

Антенна Харченко. Размеры рамки

Помимо этого, рекомендуется делать ромбовидные, а не квадратные элементы, с углом  120˚ для того, чтобы снизить внутреннее сопротивление антенны.

Сборка рамки для антенны Харченко

К нашей антенне мы припаиваем высокочастотный кабель, а здесь нужно ожидать неприятного сюрприза из-за оплетки, так как у многих недорогих кабелей ее нельзя паять канифолью. Решением данной проблемы является применение стандартного фидера, который надо накрутить на кабель.

Фидер и кабель для антенны Харченко

Мы припаиваем к нему медный провод, а конструкцию – к антенне.

Припойка фидера к антенна Харченко

Антенна Харченко в сборе

Если Вам нужно повысить эффективность антенны Харченко, ее надо снабдить рефлектором  (это металлическая пластина, которая делается из фольгированного текстолита).

Сборка рефлектора для антенны Харченко

Между антенной и рефлектором расстояние должно равняться 36 мм. Мы применили пластмассовый колпачок (из-под баллончика с дезодорантом). Весь  следующий творческий процесс отлично иллюстрируется фотографиями.

Процесс сборки рефлектора для антенны Харченко

Процесс сборки рефлектора для антенны Харченко

Процесс сборки рефлектора для антенны Харченко

Процесс сборки рефлектора для антенны Харченко

Мы фиксируем собранную конструкцию специальным термоклеем.

Процесс сборки антенны Харченко

Процесс сборки антенны Харченко

Теперь мы лишь подключаем антенну к модему и настраиваем ее на сигнал максимального уровня. Наш модем не имеет разъема для внешней антенны, поэтому мы оборачиваем вокруг модема 4 витка центральной жилы.

Подключение антенны Харченко к модему

Бесконтактный адаптер

Подключение внешней антенны в борьбе за высокую 3G скорость является настоящей проблемой, если в модеме отсутствует необходимый разъем. Описанные нами устройства встречаются в продаже, они представляют штыревую антенну с бесконтактным подключением к модему. Фактически это тоже провод, намотанный на модем, который заключен в пластик для удобства пользования и жесткости. Эти изделия называют бесконтактными антенными адаптерами. Но это неправильно потому, что бесконтактные антенные адаптеры нужны для подключения всех антенн и к модемам, и к телефонам. Они выглядят вот так:

Бесконтактный адаптер для 3g модема

Бесконтактный адаптер для 3G модема

Теория

Бесконтактный антенный адаптер работает по принципу «антенна-антенна», то есть, происходит переизлучение сигнала с антенны адаптера на антенну модема и назад. В этом случае потеря сигнала определяется такими факторами, как: частота сигнала, расстояние между антенной адаптера и встроенной антенной модема, их взаимное расположение и др.

В таком соединении при прочих равных потери для диапазона в 900 МГц составляют 2,5 дБ, а для диапазона в 2100 МГц сигнал падает уже на 7 дБ. Добавим сюда затухание в кабеле (до 3 дБ на 10 м) и потери при соединениях (1 дБ) — и 10-12 дБ, дополнительно полученные от антенны, во время работы в диапазоне 2100 МГц потеряются. Таким образом, бесконтактный адаптер принесёт максимальную пользу только во время работы в диапазоне 900 МГц.

Вообще, эффективность нескольких витков провода не хуже, чем бесконтактных адаптеров. И в то время, как для диапазона частот GSM в 900 МГц это не фатально, то для UMTS в 1900-2100 МГц получаются серьезные потери, а эффект от этого переходника может вообще отсутствовать.

Выводы

Вам решать, какой именно вариант 3G антенны следует выбрать. Скорее всего, Вам нужно будет попробовать несколько для того, чтобы найти самый подходящий. Если у модема отсутствует адаптер для внешней антенны, мы просто вставляем в прорезь банки модем и подключаем его по USB-проводу к ПК. Этого достаточно.

Антенна из проволоки тоже отлично работает, но она неудобна при транспортировке. Самым качественным вариантом является антенна Харченко, хотя это чисто стационарный вариант, тогда как нам требуется мобильный доступ в Интернет.

При выборе модема советуем Вам еще проверять наличие антенного гнезда. Когда Вы не находите нужной Вам модели с гнездом для антенны, то мы настоятельно рекомендуем Вам посетить мастерскую по ремонту мобильных телефонов и попросить, чтобы Вам подпаяли самодельный переходник к внутренней антенне модема.

Стоит также сказать, что отнюдь не всегда достигается положительный эффект по повышению скорости доступа. Даже через какое-то время после того, как Вы настроили антенну и добились стабильного коннекта, сигнал может отсутствовать. Причиной является то, что при высокой загруженности сети модем в автоматическом режиме настраивается на другие станции, а он их, к сожалению, не видит. В таком случае Вам нужно будет снова заняться поисками 3G.
